13. Montieren des Transformators

Die Montage des Transformators 13 auf dem letzten großen Brettchen 1 beginnt mit Aufkleben der Bezeichnungsschildchen des Aufklebebogens. Die Buchstaben haben den Zweck, die Anschlüsse zu kennzeichnen. Weil die Anschlüsse im Schaltbild mit Abkuerzungen für die Farbe ihrer Isolation angegeben sind, die Anschlußenden aber an der Brettchenunterseite eingeklemmt sind, so daß man sie nicht sehen kann, werden die im Schaltbild verwendeten Abkuerzungsbuchstaben neben jeder Klemme angegeben.

Die Lage der Bezeichnungsschildchen geht aus Abb. 219 hervor.

Montage des Transformators

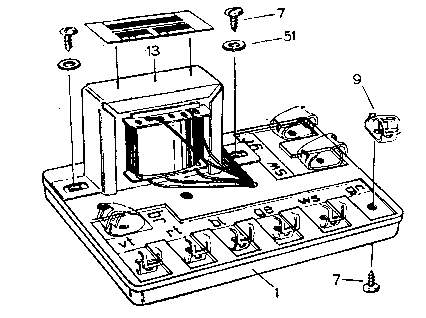

Abb. 219. Montage des Transformators
Lage der Transformatoranschlüsse an der Brettchenunterseite

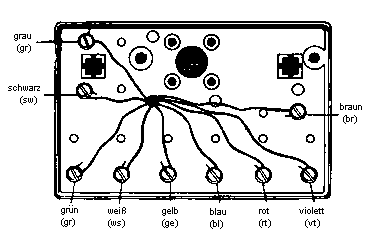

Abb. 220. Lage der Transformatoranschlüsse an der Brettchenunterseite

Nachdem die Schildchen aufgeklebt sind, werden neun Klemmen 9 montiert (ohne Messingscheiben). Dann schraubt man den Transformator 13 mit zwei Montageschrauben 7 fest, unter welche je eine Messingscheibe 51 gelegt wird (Achtung! Keine Anschlußdrahte unter dem Transformator mit einklemmen, Seite mit den fuenf Anschlüssen nach vorn!). Oben auf die Haube des Transformators kann man das Aufklebeschildchen mit dem Transformator-Schaltzeichen kleben.

Die Anschlußlitzen werden alle durch ein oder zwei Loecher, die sich vor dem Transformator befinden, gefaedelt, so daß sie an der Unterseite eingeklemmt werden können.

Wie bereits erwähnt, unterscheiden sich die Anschlußlitzen durch ihre Farbe. Dabei ist zunaechst der gelbe mit dem weissen und grauen Anschluß zu vergleichen, damit man sie später nicht verwechselt. Ferner ist darauf zu achten, daß die Abkuerzungen von grau und gruen leicht verwechselt werden können, und zwar bedeutet gr immer grau und für gruen wird nur die Bezeichnung gn verwendet. Sicherheitshalber kann eine zweite Person die Farben nochmals identifizieren (vgl. S. 154). Hier eine Zusammenstellung der Farbabkuerzungen:

schwarz sw blau bl
braun br violett vt
rot rt grau gr
gelb ge weiss ws
gruen gn

Abb. 220 zeigt das Transformatorbrettchen von der Unterseite. Wir richten uns nach der dort angegebenen Klemmenverdrahtung und kuerzen zunaechst die Leitungen auf die zum Einklemmen nötige Länge. Dabei lassen wir sie um so viel länger, daß sie noch ein zweites Mal eingeklemmt werden können, falls einmal ein Anschluß versehentlich abgerissen wird.

Die abgeschnittenen Litzenenden werfen wir noch nicht fort, sondern ueben an ihnen zunaechst das Abisolieren der Litze. Dazu wird die blankzumachende Stelle der Litze in eine Streichholzflamme gehalten. Die Flamme muss ausgeblasen werden, wenn sie sich weiter vorfrisst, als beabsichtigt wurde. Dann wird die Asche vorsichtig zwischen dem Fingernagel des Zeigefingers und der Kuppe des Daumens abgezogen, ohne dabei die feinen Litzendraehtchen zu beschaedigen. Ist die Asche so weit abgerieben, daß die Litze ca. 12 mm lang blank heraussteht, kann diese eingeklemmt werden.

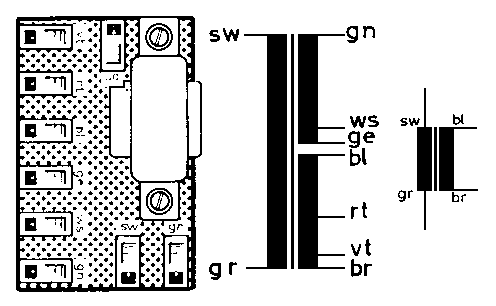

Abbildung 221 zeigt links, wie der montierte Transformator (im Fachjargon abgekuerzt als "Trafo" bezeichnet) in den Aufbau-Abbildungen dargestellt wird. Daneben ist das Schaltzeichen des Transformators zu sehen und rechts ist ein Teil des Transformatorschaltzeichens abgebildet, welches nur zwei Wicklungen des Transformators 13 wiedergibt. Um die Schaltbilder nicht unnötig kompliziert zu machen, wird dort naemlich nur der Teil des Transformators abgebildet, der in der jeweiligen, Schaltung gerade arbeitet. Wicklungen, die gerade nicht benutzt sind, wurden nicht mitgezeichnet. Der Strich zwischen den die Wicklungen darstellenden schwarzen Rechtecken ist das Sinnbild für den Eisenkern. Daten der Wicklungen siehe S. 169. Transformatordarstellung in Aufbauzeichnung und Schaltbild sowie Telldarstellung im Schaltbild
Abb. 221. Transformatordarstellung in Aufbauzeichnung und Schaltbild sowie Telldarstellung im Schaltbild
