3. Dioden als Polaritäts-Detektive

Manchmal hat man eine Gleichspannungsquelle mit zwei Anschlüssen und kennt die Polarität dieser Anschlüsse nicht. Dann ist ein Polprüfer sehr praktisch, und da kommt uns die Diode wieder zu Hilfe. Betrachten wir einmal die Schaltung Abb. 39 und bauen wir sie nach Abb. 40 auf. Sie besteht einfach aus der Reihenschaltung der Diode D, des Schutzwiderstandes R und eines Messinstruments. Aufgrund der Dioden-Ventilwirkung wird dieses Instrument nur dann ausschlagen, wenn der positive Pol an der Diode, der negative Pol aber am Instrument liegt. Polen wir die Batterie um, so erfolgt kein Ausschlag, weil die Diode sperrt. Wir haben einen einfachen praktischen Polprüfer gebaut, denn immer dann, wenn das Instrument ausschlagt, wissen wir, daß das Dioden-Dreieck an der Seite des positiven Pols der zu untersuchenden Stromquelle liegt. Höhere Spannungen als etwa 10 V sollten wir allerdings nicht verwenden, um eine Beschaedigung der Diode zu vermeiden.

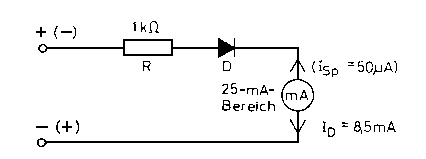

Abb. 39. Ein Polprüfer

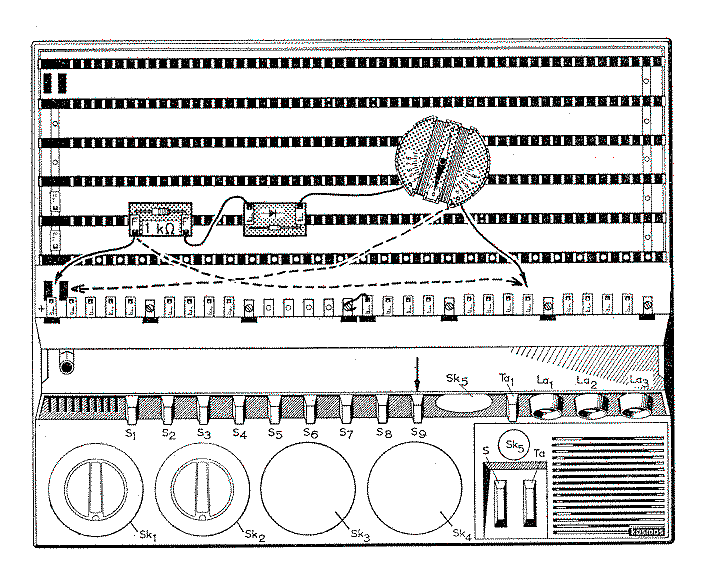

Abb. 40. Aufbauzeichnung zu Abb. 39
