9. Montage der Bedienungsknoepfe

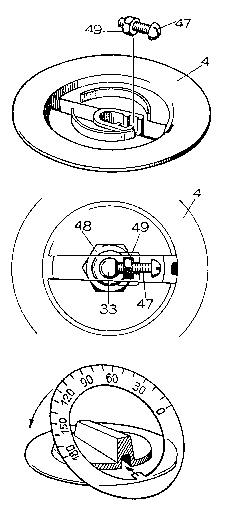

Abb. 202. Montage eines Bedienungsknopfes und Auflegen eines Skalenringes

Zur Befestigung der Bedienungsknoepfe dienen die beiden längeren Halbrundschrauben 47 (die eine kuerzere Halbrundschraube 46 brauchen wir erst später). Zur Montage eines Bedienungsknopfes 4 wird zunaechst eine Sechskantmutter 49 ein Stück weit auf eine Halbrundschraube 47 aufgeschraubt (siehe Abb. 202 oben). Dann wird diese Kombination in die Vertiefung des Bedienungsknopfes eingepasst. Dabei muss die Sechskantmutter in die für sie vorgesehene Aussparung eingedruckt werden. Diese Aussparung ist so eng, daß die Mutter nicht wieder herausfallen kann, wenn der Knopf umgedreht wird. Abb. 202 zeigt in der Mitte den Bedienungsknopf 4 von oben, wie er auf die Achse des Drehkondensators 33 aufgesetzt wird. Der Knopf ist dazu durchsichtig gezeichnet, so daß man erkennen kann, wie die Schraube auf die angeflachte Stelle der Achse trifft, wenn sie festgeschraubt wird. Die Oeffnung im Bedienungsknopfgriff ist gross genug für die Klinge des Schraubenziehers 34. Wie die Abb. 202 unten zeigt, dient diese Oeffnung aber auch dazu, ein verdrehungsfreies Auflegen von Skalenringen zu ermöglichen. Beim Ausschneiden der Skalenringe aus dem beigegebenen Ausschneidebogen darf die am Innenkreis befindliche Nase also nicht abgeschnitten werden. Diese Art der Skalenanbringung hat den Vorteil, daß die Skalen sich beliebig auswechseln lassen, ohne daß dazu der Bedienungsknopf abgeschraubt werden müsste.

Das Aufsetzen des Bedienungsknopfes für das Potentiometer ist nach der folgenden Anweisung durchzuführen, damit die Skaleneinteilung nachher auch mit den im Anleitungstext angegebenen Werten übereinstimmt: Der Schlitz in der Kunststoffachse des Potentiometers ist zunaechst senkrecht einzustellen. Dann ist der Knopf so aufzusetzen, daß auch der Griff senkrecht steht und der Schlitz zum Einführen des Schraubenziehers von der Vorderkante des Schaltpultes her zugaenglich ist. Nun wird der Knopf vorsichtig aufgeschraubt (keine Gewalt anwenden, damit die Kunststoffachse nicht bricht). Die Kontrolle der Lage des Knopfes erfolgt durch Auflegen der Skala 2 (270 deg -Einteilung): Wird der Bedienungsknopf bis zum linken Anschlag gedreht, so muss der auf dem Schaltpult über der Skala befindliche Markierungsstrich mit dem Nullstrich der Skala übereinstimmen. Sollten die Ränder des Drehknopfes an der Seite der Vertiefung im Schaltpult einseitig schleifen, so muss man den Drehkondensator oder das Potentiometer nochmals vorsichtig lockern und die Achse solange leicht verschieben, bis der Drehknopf genau passt. Zu diesem "Justieren" gehört etwas Feingefühl.

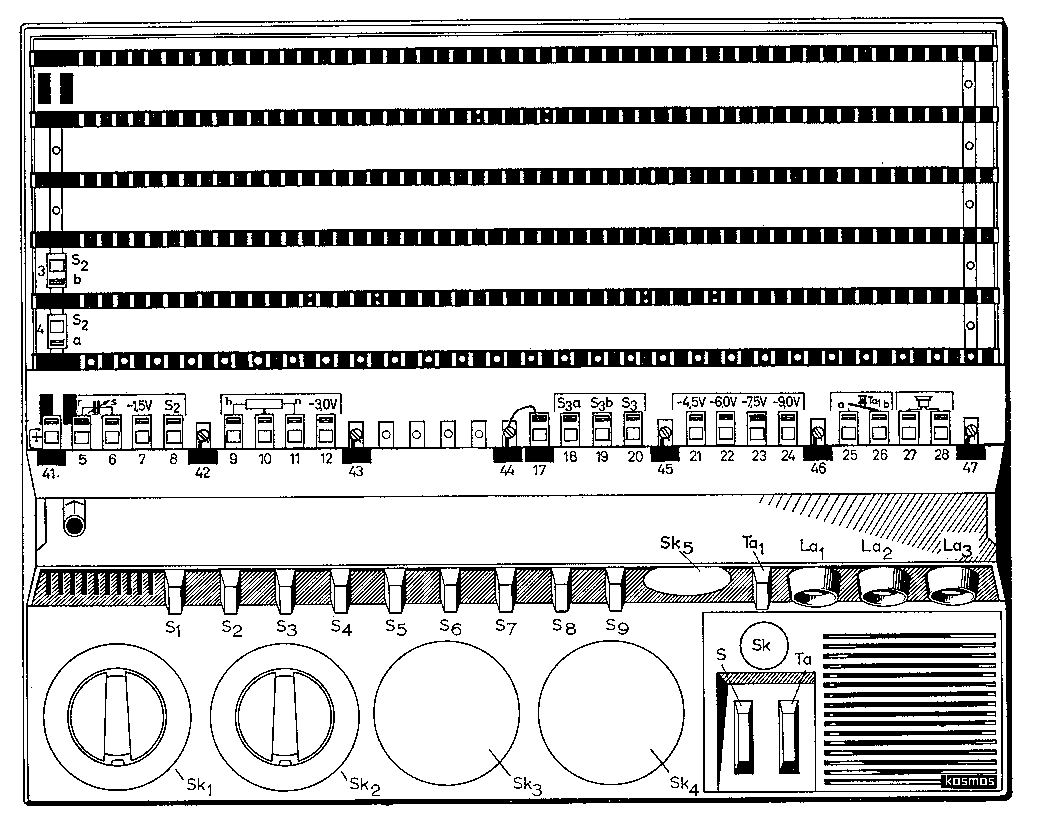

Abb. 203. Schaltpult mit aufgesetzten Bedienungsknopfen und aufgeklebten Klemmenbezeichnungsschildchen

Auf Abb. 203 ist zu sehen, wie die Klemmenbezeichnungsschildchen vom Aufklebebogen anzubringen sind. Ausserdem sind zur Orientierung die Nummern der einzelnen Klemmstellen eingetragen.

Auf dem Ausschneidebogen befinden sich zwei runde Aufkleber. Der kleine weisse Aufkleber soll vorläufig anstelle einer Skala Sk auf dem Lautsprechergehäuse angebracht werden. Der große runde Aufkleber mit dem Kosmoszeichen gehört in die Vertiefung Sk 5 auf der Schalterplatte.
