3. Grundversuch mit drei Bauteilen!

Eine einfachere Schaltung als die von Abb. 157 bzw. 158 läßt sich schlecht vorstellen. Wir bauen das Lämpchen mit seiner Fassung und den Klemmen aus dem LDR-Gehäuse aus und montieren es auf dem Rand des großen Brettchens, das den 500-uF-Kondensator trägt (siehe Abb. 236). Der LDR liegt in Reihe mit dem Galvanometer und der Lampe an einer Spannung von 7,5 V. Bestrahlen wir den LDR mit dem Licht einer 75-W-Glühlampe (nicht stärker), so wird das Instrument kraeftig ausschlagen und die Lampe wird anfangen zu brennen. -7,5V Die volle Helligkeit erreicht sie nicht, weil der LDR stets einen ge wissen Vorwiderstand bildet. Bei dieser Schaltung müssen wir auf jeden Fall vermeiden, daß der LDR von direktem Sonnenlicht getroffen wird, denn der dann in dieser Schaltung fliessende Strom wuerde die Lampe überlasten. Bei diffusem Tageslicht reicht der Strom zum Hellwerden der Lampe allerdings nicht aus; mit empfindlicheren Instrumenten können wir jedoch schon bei schwachem Tages- oder Kunstlicht einen deutlichen Ausschlag beobachten.

1) nm = Millionstel Millimeter.

Eine ganz einfache photoelektronische Schaltung

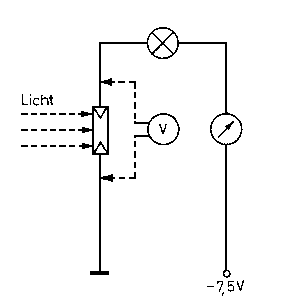

Abb. 157. Eine ganz einfache photoelektronische Schaltung

Aufbauzeichnung zu Abb. 157

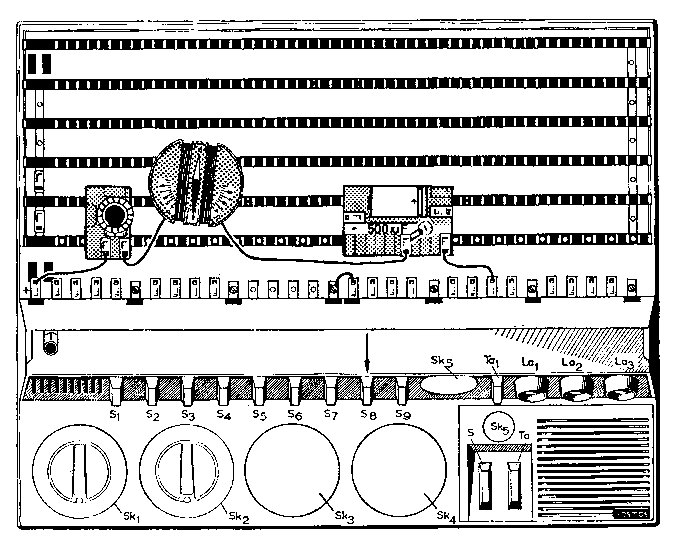

Abb. 158. Aufbauzeichnung zu Abb. 157
