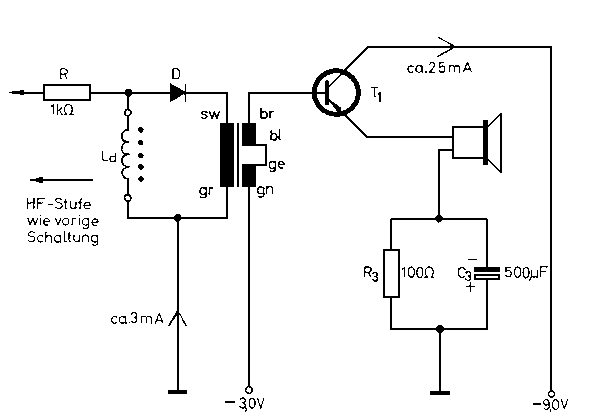

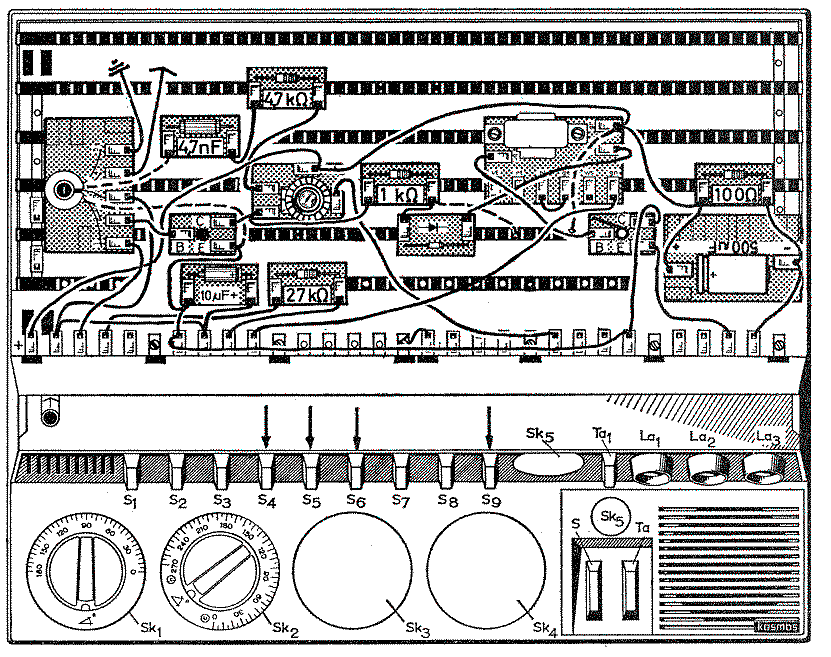

12. Für BassliebhaberLegen wir auf die Wiedergabe der tiefen Toene unter Verzicht auf größere Lautstärken Wert, so können wir anstelle der Schaltung 97 die Schaltung 100 (Aufbau Abb. 101) verwenden. Sie entspricht auf der linken Seite der Schaltung nach Abb. 97; lediglich die Diode D arbeitet jetzt nicht direkt auf den Eingang von T1, sondern auf die Wicklung sw - gr des Transformators, dessen Sekundaerspannung zur Steuerung des Transistors T1 verwendet wird. Der Lautsprecher liegt hier direkt in der Emitterleitung, und zwar in Reihe mit dem uns schon bekannten Schutz-Emitterwiderstand R3, der mit C3 überbrückt ist. Der Collector wird direkt an -9 V gelegt. Die Vorspannung von -3 V erhält dieser Transistor über den Transformator. Wir haben also eine Collectorschaltung vor uns. Die gute Wiedergabe der tiefen Toene werden wir deutlich bemerken, wenn wir die Schaltung in Betrieb nehmen; gleichzeitig ergibt sich aber eine geringere
Lautstärke, weil der Lautsprecher wegen des fehlenden Ausgangstransformators schlecht angepasst ist. Trotzdem ist die Durchführung dieses Versuches lehrreich und interessant. Die bessere Wiedergabe der Baesse ist hier erstens darauf zurückzuführen, daß der Transformator (im Gegensatz z. B. zu Abb. 97) fast ohne Gleichstrom-Vorbelastung und daher mit einer höheren Primaerinduktivität arbeitet, zweitens darauf, daß zwischen Lautsprecher und Endtransistor keine Schaltmittel liegen, die die Baesse abschwaechen. Die bessere Wiedergabe ist also nicht auf die Collectorschaltung an sich zurückzufuhren.
|
