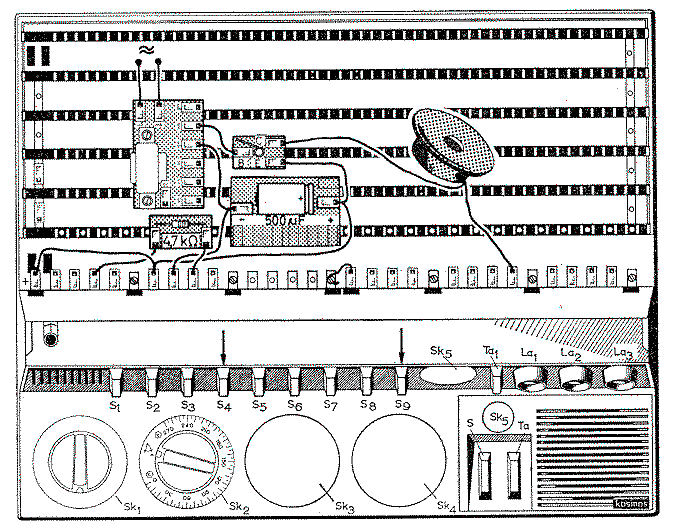

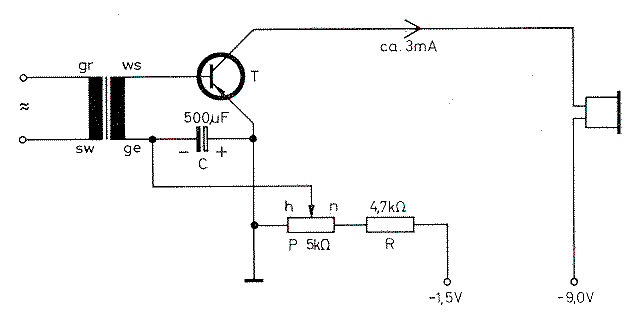

2. Emitterschaltung - eine runde SacheNun bauen wir die Schaltung Abb. 62 nach Abb. 63 auf. Hier wird die Basis von der Spannung des Plattenspielers über den Transformator gesteuert, wobei wir dasselbe Übersetzungsverhältnis benuetzen; wir müssen ja auch in der Emitterschaltung trotz des etwas höheren Eingangswiderstandes noch stark herabtransformieren, um den hohen Plattenspieler-Widerstand an den Eingang anzupassen. Der Wechselstrom fliesst hier über die EmitterBasisstrecke, die Transformatorwicklung und den Kondensator C. Für die Arbeitspunkteinstellung gilt dasselbe wie für Abb. 60. Die Schallplattenmusik ertoent jetzt lauter. Das ist verständlich, denn die Emitterschaltung weist die groesste Leistungsverstärkung auf.Auch hier ergibt sich beim Vertauschen der Transformatorwicklungen wegen der dann mangelhaften Anpassung ein schlechtes Ergebnis.
|
