3. Wir meßen einige millionstel Ampere

Die Schaltung nach Abb. 144 (Aufbau Abb. 145) ermöglicht uns die Messung sehr kleiner Ströme. Wir verwenden die Mikroampere-Teilung unserer Galvanometer-Ausschneideskala. Wie man aus dieser ersieht, lassen sich schon Ströme in der Grossenordnung von uA meßen. Mehr als etwa 0,3 mA sollten wir der Basis nicht zuführen, um den Transistor nicht zu beschaedigen.

Ein elektronisches Mikroamperemeter

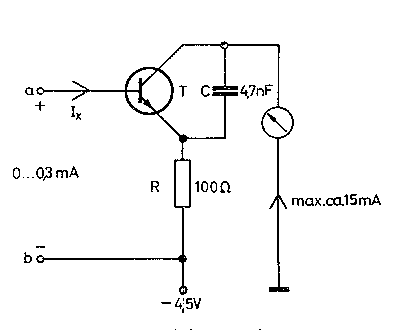

Abb. 144. Ein elektronisches Mikroamperemeter

Aufbauzeichnung zu Abb. 144

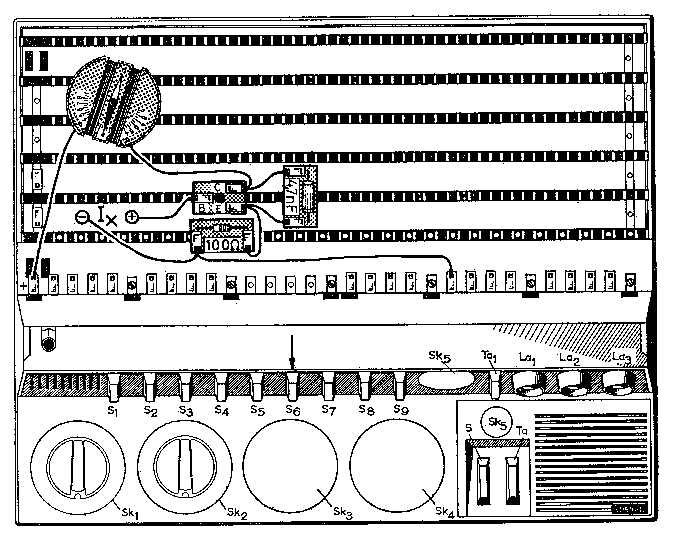

Abb. 145. Aufbauzeichnung zu Abb. 144
