2. Transistoren helfen bei Widerstandsmessungen

Ebenso einfach ist die Schaltung eines Ohmmeters nach Abb. 142 (Aufbau Abb. 143). Das Prinzip ist leicht verständlich: Je nach Größe des zu messenden Widerstandes Rx erhalten wir einen größeren oder kleineren Basis- und damit Collectorstrom. Die auf dem Ausschneidebogen befindliche Skala hat zwei Meßbereiche; der erste reicht bis etwa 500 kΩ, der zweite bis 5 kΩ. Im zweiten Fall muss der Widerstand R vorhanden sein, im ersten Fall muss er fehlen. Wegen des Emitterwiderstandes R1 ist auch diese Schaltung von Transistorstreuungen fast unabhängig. Natuerlich ist die Ablesegenauigkeit begrenzt; für schnelle und oberflaechliche Widerstandsmessungen genügt sie jedoch.

Ein elektronisches Transistor-Ohmmeter

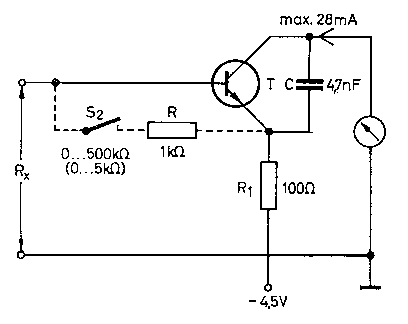

Abb. 142. Ein elektronisches Transistor-Ohmmeter

Aufbauzeichnung zu Abb. 142

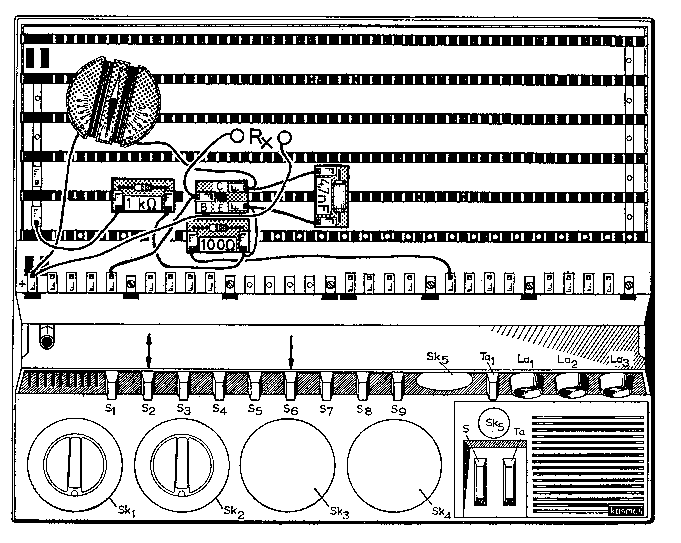

Abb. 143. Aufbauzeichnung zu Abb. 142
