9. Für die Soliden - mit Drehwiderstand

Die Rückkopplung lasst sich auch mit dem Potentiometer regeln. Wir behalten die Schaltung Abb. 94 im Prinzip bei, ändern sie aber ein wenig nach Abb. 96 ab. Wir entfernen das Potentiometer und setzen es anstelle des LDR in den Rückkopplungszweig (der Aussenanschluss n bleibt frei, verwendet wird der Schleiferanschluss und der Aussenanschluss h). Zur Einstellung des Arbeitspunktes verwenden wir jetzt anstelle von P den LDR, und zwar verbinden wir das eine Ende mit dem Emitter von T, das andere Ende mit dem einen Anschluß des Kopfhörers, dessen zweiter Anschluß am Pluspol liegen muss. An die Verbindung zwischen LDR und Kopfhörer schalten wir das untere Ende des Widerstandes R von Abb. 94. Schliesslich schalten wir noch das Lämpchen an plus und -4,5 V. Jetzt können wir durch verschiedenartige Belichtung des LDR den Arbeitspunkt so wie vorher mit dem Potentiometer regeln, während dieses zur exakten Einstellung der Rückkopplung dient. Im Prinzip arbeitet die Schaltung genauso wie vorhin besprochen, so daß wir zwischen beiden Moeglichkeiten je nach Geschmack wählen können. Das Potentiometer im Rückkopplungszweig ist bequemer, weil es sich besonders leicht von vorne mit der Hand bedienen läßt.

Rückkopplung über Potentiometer

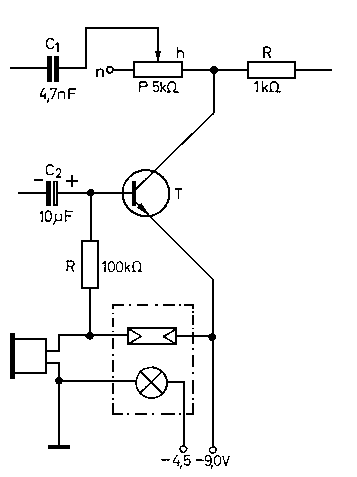

Abb. 96. Rückkopplung über Potentiometer

10. Varianten - immer interessant

Die vorhin angedeutete Moeglichkeit, naemlich das Auswechseln des LDR gegen das Potentiometer, läßt sich z. B. auch in der Schaltung nach Abb. 92 anwenden. Wir verzichten dann auf den LDR als Lautstärkeregler, setzen ihn anstelle von P in Abb. 92 ein, verbinden den Anschluß 3 von L mit der Verbindungsleitung zwischen Kopfhörer und LDR und schalten schliesslich das Potentiometer in Reihe mit C und Lx. Dann können wir auch in dieser Schaltung die Rückkopplung von Hand regeln. Innerhalb gewisser Grenzen läßt sich auch die Lautstärke mit dem LDR regeln, was jedoch Verzerrungen nach sich ziehen kann. Wir wollten nur zeigen, dass Schaltungen dieser Art durch Auswechseln bestimmter Einzelteile ziemlich weitgehend variiert werden können, was immer Spass bereitet.

6*
