5. Auch Frequenzen sind meßbar

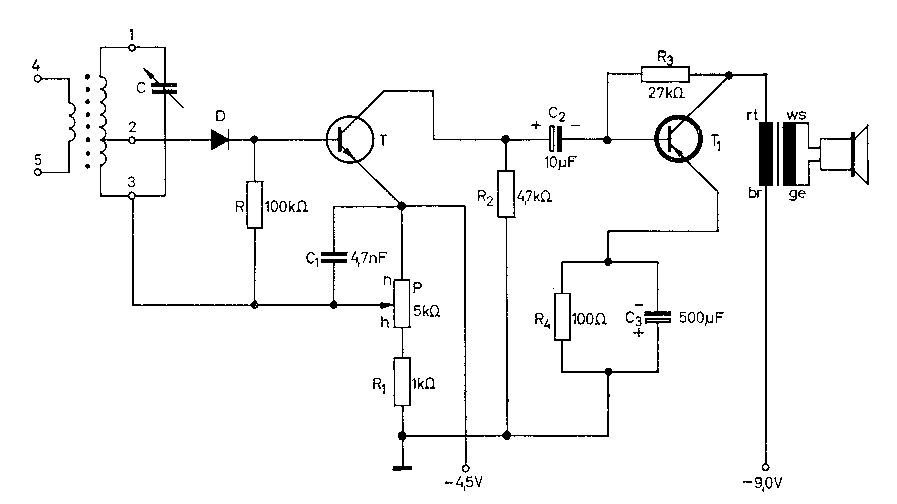

Abb. 148. Ein Meßgerät für Kapazitäten, Selbstinduktionen und Frequenzen

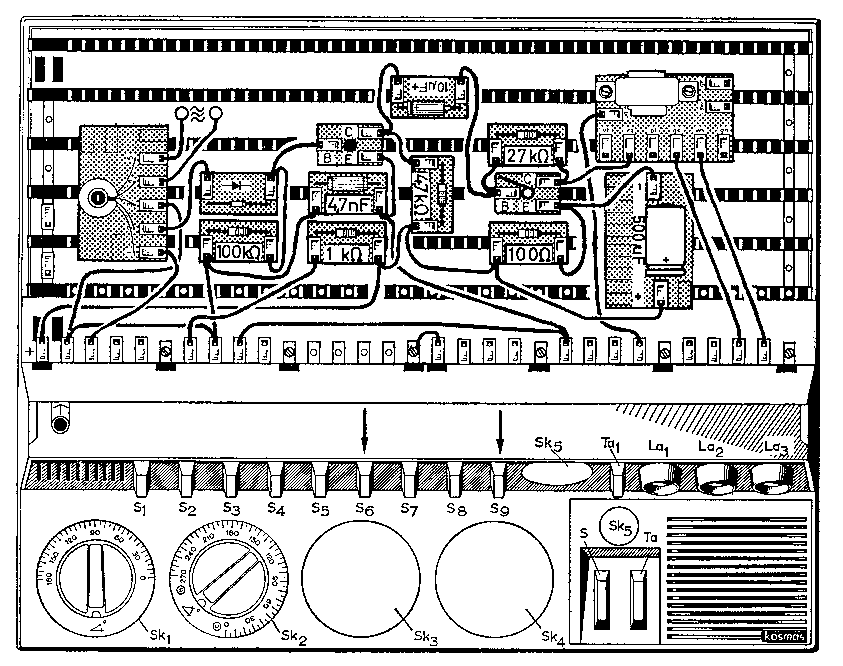

Abb. 149. Aufbauzeichnung zu Abb. 148

wird an den Schwingkreis LC angekoppelt; hierfür kann man - je nach Lage des Falles - die Koppelwindung 4 - 5 verwenden, manchmal genügt es aber auch, wenn die Spule L dem schwingenden Sender genaehert wird. Der Sender muss moduliert sein, und es liegt nahe, empfangbare Rundfunksender als "Messobjekte" zu verwenden. Dann benuetzen wir Antenne und Erde als Spannungsquelle.

Haben wir mit P den Arbeitspunkt von T richtig eingestellt - man hört bei richtiger Einstellung ein ganz feines Rauschen -, so drehen wir C langsam durch. Ist die Schwingung des Senders moduliert, so hören wir den Modulationston, weil es sich um einen einfachen Empfänger handelt, im Lautsprecher, und zwar dann am stärksten, wenn die Resonanzfrequenz von LC mit der Frequenz des eingestellten Senders übereinstimmt. Wir machen also nichts anderes als ein Abstimmen auf einen Sender, wie wir das von den Empfängern her kennen. Dieser Frequenzmesser läßt sich eichen, wenn wir einige starke Rundfunksender, deren Frequenzen bekannt sein müssen, empfangen und jeweils die Stellung der Drehkondensatorskala notieren. Aus den zusammengehörigen Werten zwischen Frequenz und Skalenstellung läßt sich dann eine ungefaehre Eichkurve anferti- , gen. Eine genaue Eichung ist nur mit einem möglichst schwach aufgedrehten Meßsender möglich, über den wir allerdings meistens nicht verfuegen werden; immerhin ist dieser kleine Frequenzmesser praktisch, wenn wir die Frequenz einer Hochfrequenzspannung, die in den Rundfunkbereich fällt, feststellen wollen.
