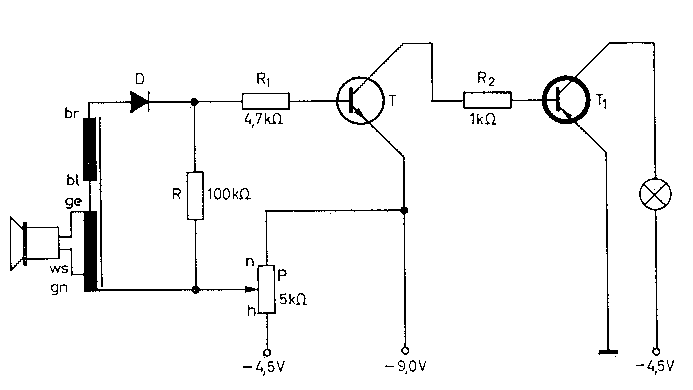

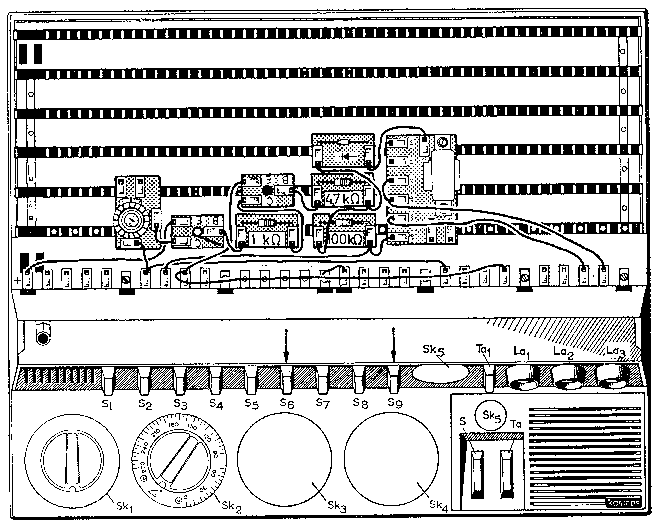

4. Einbrecher ohne ChancenDas folgende Beispiel zeigt, daß Transistoren nicht nur unter dem Einfluss von Feuchtigkeit, sondern auch unter dem von Schall selbständig zu schalten vermögen. Wir bauen uns die Schaltung Abb. 116 nach Abb. 117 auf. Hier wird der Lautsprecher als Mikrophon verwendet und an die Klemmen ge-ws des Transformators angeschlossen. Die weiteren Verbindungen zeigt das Schaltbild; die hochtransformierte Gesamtspannung zwischen br und gn wird durch die Diode D gleichgerichtet und erzeugt an R eine Spannung die über R1 den Transistor T einschaltet. Dieser liefert nun einen Collectorstrom, der gleichzeitig der Basisstrom von T1 ist und in diesem einen so großen Collectorstrom hervorruft, daß das Lämpchen zu brennen beginnt, sobald Schall auf den Lautsprecher trifft. Allerdings ist die vom Lautsprecher abgegebene Spannung sehr klein, und man muss schon sehr laut in ihn hineinbruellen oder mit dem Fingernagel über das Lautsprechergitter kratzen. Deshalb ver-
wendet man diese Schaltung besser als Erschuetterungsmelder. Legen wir z. B. den Lautsprecher frei auf einen Tisch und wird dieser dann erschuettert, so genügt die induzierte Spannung, um die Anlage zum Ansprechen zu bringen. Das Potentiometer P wird so eingestellt, daß ohne Erschuetterungen die Lampe gerade zu glimmen beginnt. Betätigt sich z. B. also in einem Raum ein Einbrecher und legen wir zwischen das Lämpchen und T1 eine lange Leitung, so erkennen wir an anderer Stelle am Aufblitzen der Lampe, ob sich jemand in dem Raum unbefugt betätigt. Wir haben also mit Hilfe der Elektronik einen einfachen Einbruchswarner gebaut.
|
