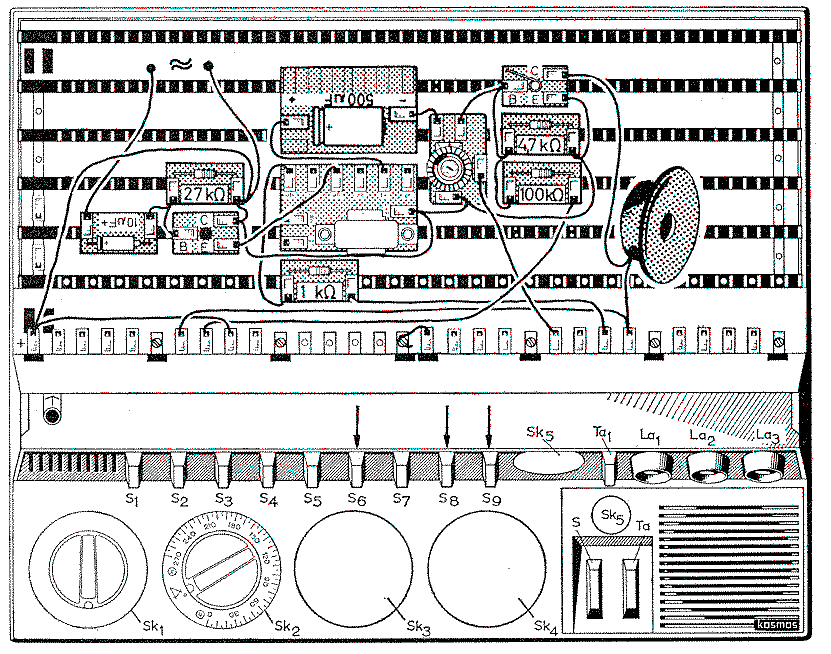

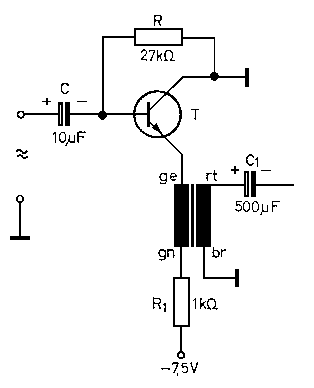

8. Die Tiefen kommen!Die Vorteile der Collectorschaltung hinsichtlich der guten Wiedergabe tiefer Toene haben wir bereits bei Abb. 64 kennengelernt. Noch deutlicher ist dieser Effekt in einem zweistufigen Verstärker festzustellen, wenn die erste Stufe in Collectorschaltung arbeitet. Wir ändern also Abb. 72 nach Abb. 74 (Aufbau Abb. 75) ab. Im Emitterkreis liegt der Transformator (ge - gn), der die verstärkte Wechselstromleistung auf die Basis des zweiten Transistors T1 überträgt (Achtung, C muss gegenüber der Schaltung von Abb. 72 umgepolt werden). Die Schaltung des zweiten Transistors stimmt einschliesslich des LDR-Widerstandes mit der von Abb. 72 überein. Waehlen wir mit P den Arbeitspunkt sorgfältig, so hören wir jetzt auch die tiefsten, in einer Schallplattenwiedergabe enthaltenen Toene recht gut, weil der Kristall-Tonabnehmer auf einen sehr hochohmigen Eingang wirkt. Oer Versuch ist nicht nur reizvoll, sondern führt uns auch die hier vorhandenen Vorteile der Collectorschaltung deutlich vor Augen.
|
