5. Selbst Gleichströme verstärkt der Transistor

Dass der Transistor Gleichstrom verstärken kann, haben wir in Abschnitt I genau gesehen. Wir wollen das jedoch meßtechnisch nochmals mit einer Schaltung nach Abb. 68 (Aufbau Abb. 69) verfolgen. Zu diesem Zweck greifen wir von Peine solche Spannung ab, daß im Basiskreis ein Strom von etwa 15 uA fliesst. Diesen Strom können wir z. B. mit dem UltronInstrument gut meßen. Im Collectorkreis meßen wir dann einen entsprechend verstärkten Strom, z. B. im 25-mA-Bereich 5 mA, und aus dem Quotienten beider nacheinander mit dem Ultron gemeßener Ströme ergibt sich der Stromverstärkungsfaktor des Transistors. Diese Schaltung ist also eigentlich weitgehend mit der von Abb. 58 identisch, sie erlaubt uns jedoch, die Stromverstärkung bei verschieden großen Basisströmen, die wir mit dem Potentiometer regeln können, zu meßen. Es ist interessant, die Verstärkungsfaktoren für die verschiedensten Basisstrome zu bestimmen und den Verstärkungsfaktor in einer Kurve in Abhängigkeit vom Collectorstrom aufzutragen. Das

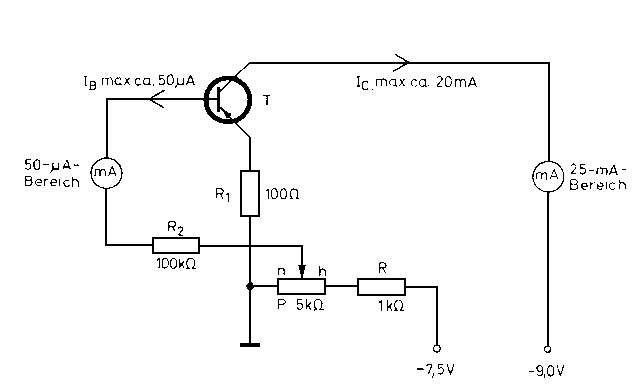

Zum Prinzip des Gleiehstrornverstärkers
Abb. 68. Zum Prinzip des Gleiehstrornverstärkers

vertieft die Kenntnisse vom Verhalten des Transistors wesentlich. Auch hier steigt uebrigens der Collectorstrom beim Warmwerden des Transistors an.

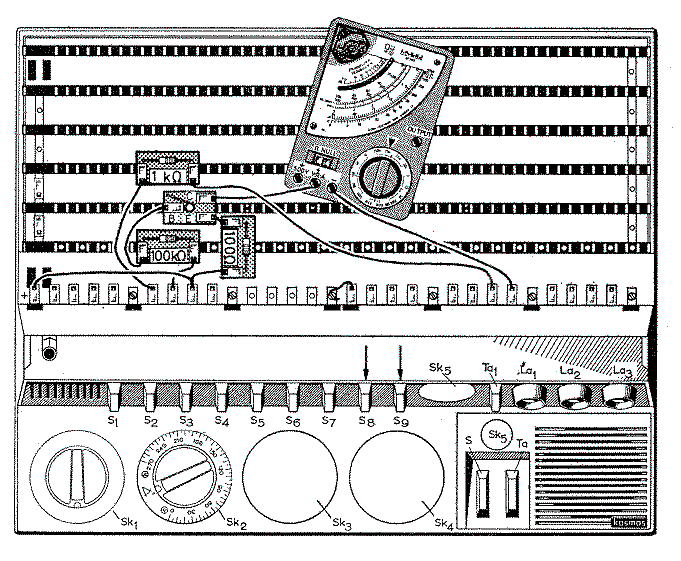

Aufbauzeichnung zu Abb. 68
Abb. 69. Aufbauzeichnung zu Abb. 68
