10. Kapazitäts-Brückenmessungen sind genau

Die Widerstände verhalten sich also umgekehrt wie die Kapazitäten, die Frequenz erscheint überhaupt nicht mehr. Deshalb können wir unsere Brückengleichung auch in der Form

schreiben und erhalten, nach Cx aufgeloest,

Zur Kapazitätsmessung können wir aber trotzdem unsere bisherige R1 : R2-Skala beibehalten, wenn wir die Plätze von Cx und Cn in der Schaltung vertauschen; denn aus R2 / R1 wird dadurch R1 : R2. In Abb. 152 (Aufbau Abb. 153) ist das durch entsprechende Anordnung von Cx und Cn berücksichtigt.

Ausser dem Brückenteil haben wir auch die Schaltung für den Tongenerator etwas abgeändert, um den 4,7-nF-Kondensator freizubekommen, den wir als Cn verwenden wollen, wie Abb. 153 zeigt. Als Cx benutzen wir den Drehkondensator, den wir auf ungefaehr 500 pF einstellen (etwa bei 160 degrees). Tatsächlich liegt das Minimum etwas rechts von der Skalenanzeige 0,1 und bestätigt damit, daß 500 pF etwas mehr als 1/10 von 4,7 nF sind. Die Genauigkeit einer mit Messwiderständen nachgeeichten Skala bleibt, wenn dasselbe Potentiometer benutzt wird wie beim vorigen Versuch, natuerlich für die C-Messungen erhalten.

Wir können auch den 500-uF-Elektrolytkondensator als Cn benutzen und erhalten so einen weiteren Meßbereich. Vorteilhaft ist es natuerlich, wenn wir - sofern wir den Super-Zusatz XS besitzen - den dort verwendeten 1-nF-Kondensator als Cn nehmen. Dann zeigt unsere Skala die Werte zwischen 0,1 nF und 100 nF direkt an. Der Brückenabgleich auf Tonminimum erfolgt im uebrigen ebenso wie bei Abb. 150.

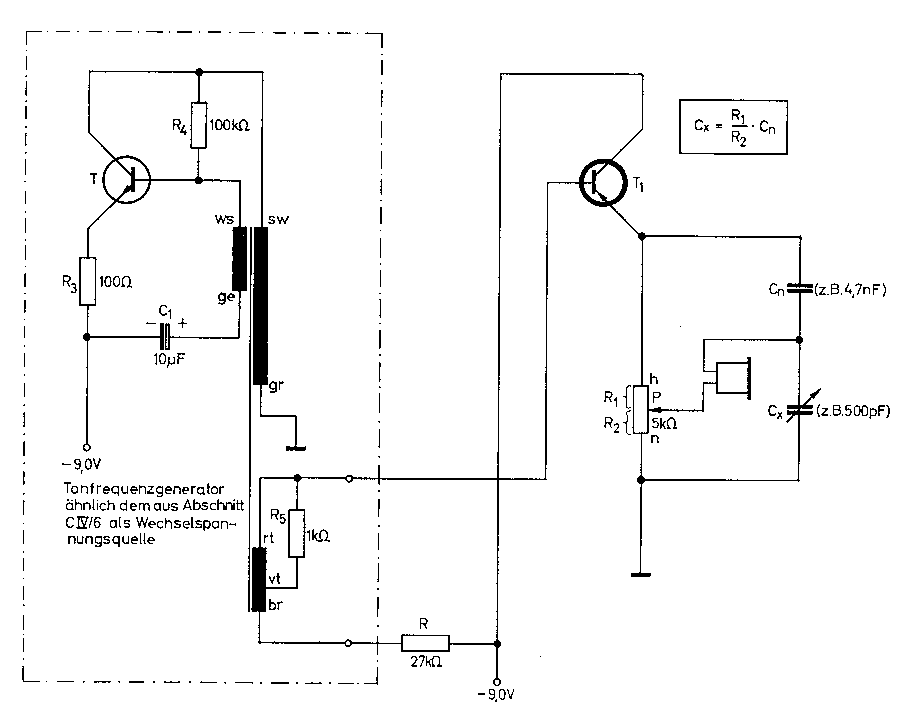

Abb. 152. Eine Wechselstrom-Kapazitätsmeßbrücke

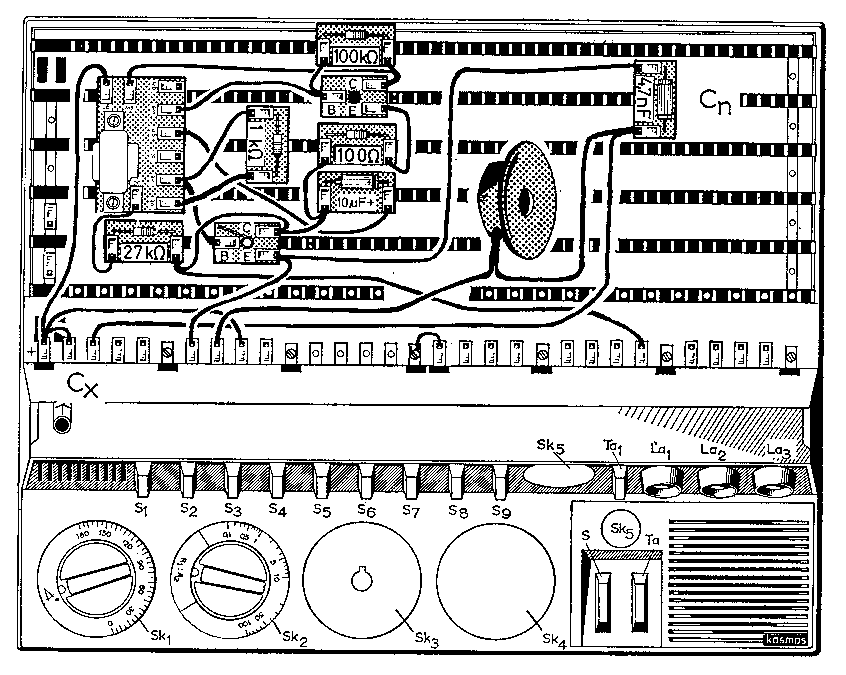

Abb. 153. Aufbauzeichnung zu Abb. 152
