5. Mit Verstärker wird es lauter

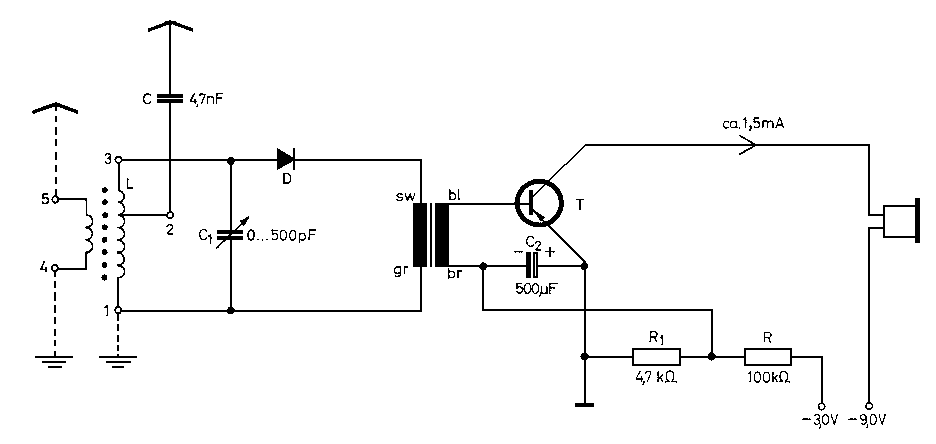

Abb. 90. Diodenempfänger mit Niederfrequenzverstärker

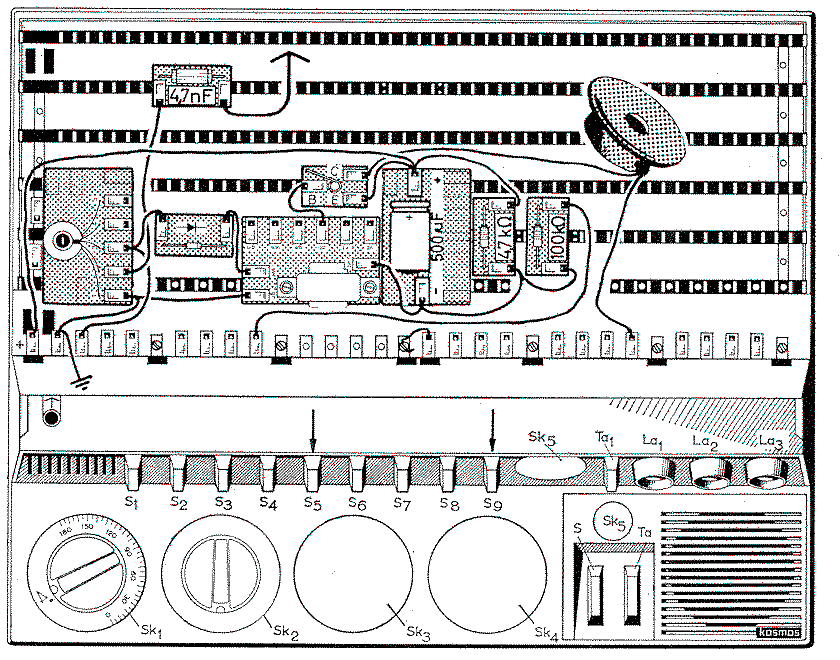

Abb. 91. Aufbauzeichnung zu Abb. 90

wir sofort ausprobieren können, zeigt Abb. 90 (Aufbau Abb. 91). Den Anfangsteillinks kennen wir bereits von Abb. 88; er entspricht im wesentlichen dieser Schaltung, und wir können auch die im vorigen Abschnitt angegebenen Antennenvariationen anwenden. Anstelle des Kopfhörers finden wir hier die Wicklung sw - gr des Transformators, an dem nun die unverstärkte Spannung auftritt. Sie ruft in der Wicklung einen Strom hervor, der in der zweiten Wicklung bl - br eine weitere Spannung induziert. Der Transformator transformiert abwärts, da wir den ziemlich großen Widerstand des Diodenkreises an den kleinen Eingangswiderstand des folgenden Transistors T anpassen müssen. Wir führen die Spannung der Basis zu, der Wechselstromkreis wird über den Kondensator C2 zum Emitter hin geschlossen. Die Widerstände R und R1 sorgen für den richtigen Arbeitspunkt des Transistors. Jetzt werden wir im Kopfhörer den Sender in erheblich größerer Lautstärke hören und können es uns u. U. leisten, die Antenne loser anzukoppeln, beispielsweise indem wir nur die Wicklung 4 - 5 der Spule L für die Antenne verwenden. Dann wird auch die Trennschärfe besser, und der Empfang wird eindeutiger. Wenn wir eine gute Antenne haben, stellt die Schaltung nach Abb. 90 bereits einen recht brauchbaren Empfänger dar.
