5. Verdrahten der Schalterplatte Das "Verdrahten", d. h. das Herstellen der Leitungsverbindungen der Schalterplatte, gelingt mühelos, wenn man sich genau an die folgende Anweisung hält. Man schneidet zwanzig Leltungsstücke vom Verbindungsdraht 37 ab, und zwar jede Leitung einzeln in der Länge, die in der folgenden Tabelle angegeben ist. Dabei wird jede Leitung, nachdem sie in der vorgeschriebenen Länge abgeschnitten ist, sofort in der Mitte mit einem Nummernfaehnchen gekennzeichnet, welches der Leitungsnummer der Tabelle entspricht (die zwanzig Leitungen tragen die Nummern 11 bis 30). Die Fähnchen sind auf dem Aufklebebogen yorgedruckt. Jede Leitung wird dann nach der Kennzeichnung, bevor die naechste Leitung abgeschnitten wird, an einer Seite 12 mm lang abisoliert, das andere Ende wird erst später abisoliert, wenn im Text angegeben ist, wie lang das andere Ende jeweils abisoliert werden soll. Tabelle der Leitungen Leitung-Nr. abzuschneidende Drahtlänge 11 16 cm 12 16 cm 13 23 cm 14 17 cm 15 18 cm 16 18 cm 17 19 cm 18 17 cm 19 19 cm 20 18 cm 21 15 cm 22 13 cm 23 16 cm 24 18 cm 25 21 cm 26 23 cm 27 27 cm 28 21 cm 29 27 cm 30 18 cm Abb. 190. Einklemmen der Leitung 12 am Taster Jetzt werden Leitung 11 und 12 auch am anderen Ende je 12 mm lang abisoliert. Dann wird Leitung 12 so zwischen Schraubenkopf und Loetoese 56 des Tasters geklemmt, wie es Abb. 190 zeigt.

Anschliessend wird Leitung 11 zwischen Schraubenkopf und eine Loetoese 53 mit kleinem Loch geklemmt. Diese Loetoese liegt als Gegenkontakt über dem Kopf der Anschlußschraube von Leitung 12, so daß diese Anschlußschraube die Loetoese bei gedrücktem Taster beruehrt. Das schmale Ende der Loetoese ist dazu durch einen Schlitz gesteckt, der sich gegenüber dem Loch für die Anschlußschraube befindet, mit der die Leitung 11 eingeklemmt ist (siehe Abb. 191). Mit Ausnahme von Leitung 26, 27, 29 und 30 werden jetzt alle Leitungen so an die Schalter angeklemmt, wie es Abbildung 192 zeigt.

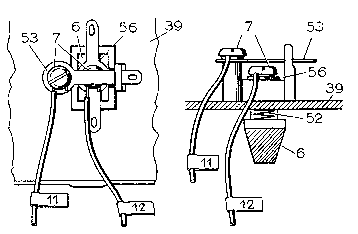

Abb. 191. Fertig montierter und angeschlossener Taster

Nun wird das freie Ende der eben angeklemmten Leitung 20 auf die Lange von 45 mm abisoliert. Die Enden der anderen eben angeklemmten Leitungen werden auf 12 mm abisoliert. Jetzt wird Leitung 27 an einem Ende 60 mm lang abisoliert. Dann wird das blanke Ende dort, wo die Isolation beginnt, unter die Schraube des Schalters S3 geklemmt, die sich neben der angeklemmten Leitung 25 befindet

(siehe Abb. 193). Anschliessend wird der Schalter umgeschaltet, so dass die beiden bisher bedeckten Schrauben frei werden, und das freie blanke Ende von der bereits eingeklemmten Stelle am Schalter vorbei zur gegenüberliegenden, jetzt zugaenglichen Schraube geführt und dort eingeklemmt werden kann (siehe Abb. 194). Abb. 194

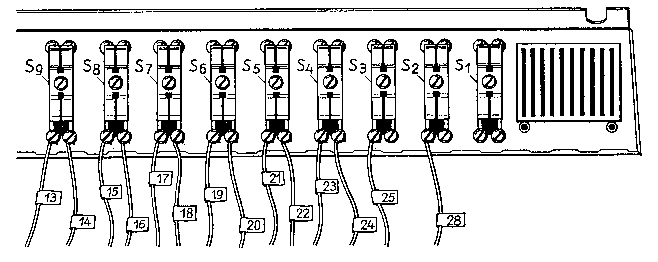

Abb. 192. Schalterplatte mit zum Teil angeklemmten Leitungen, von hinten auf die Schalter S1 bis S9 gesehen

Abb. 193. Das 60 mm lang abisolierte Ende von Leitung 27 wird am Schalter S3 eingeklemmt

Abb. 194. Schalter S2 und S3 von der RGckseite aus gesehen, nachdem die Anschlußleitungen eingeklemmtsind

Schliesslich zeigt Abb. 194 noch die Verdrahtung von Schalter S2, bei welchem zunaechst die Leitung 30 so angeklemmt wird, wie die Leitung 27 beim Schalter S3. Leitung 30 wird zum Anklemmen an Schalter S2 also auch 60 mm lang abisoliert. Leitung 29 ist - entsprechend Leitung 26 - an beiden Enden 12 mm lang abisoliert und wird an S2 geklemmt.

Damit ist die Schalterplatte fertig montiert und verdrahtet (Schalter S1 bleibt frei, er wird erst in einem späteren Zusatzkasten angeschlossen). Man kann die an seinen vier Ecken montierten Schrauben als Ersatzschrauben betrachten, wenn mal eine Schraube verloren geht.

Die Schalterplatte wird jetzt beiseite gelegt, bis das Schaltpult soweit vormontiert ist, daß die Schalterplatte aufgesetzt werden kann.
