15. Montieren des Photowiderstandes

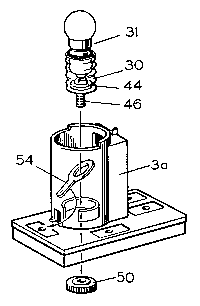

Abb. 231. Einbau der Glühlampe in das LDR-Gehäuse

Die Montage des auch mit der Abkuerzung LDR (light dependent resistor = lichtabhangiger Widerstand) bezeichneten Photowiderstandes beginnt mit dem Zusammensetzen der Lämpchenhalterung, wie sie auf Abbildung 231 zu sehen ist. Zuerst wird die kurze Halbrundschraube 46 durch die Pappscheibe 44 gesteckt und mit ihr in die Gewindehuelse 30 eingelegt. Dann wird das Glühlämpchen 31 eingeschraubt, wodurch die Halbrundschraube in ihrer Lage festgehalten wird. Nachdem überprüft wurde, ob die Halbrundschraube auch an keiner Stelle den Rand des Loches in der Gewindehuelse beruehrt, wird das Glühlämpchen endgueltig ganz festgeschraubt.

Abb. 232. Anschluß der Gewindehuelse

Anschliessend legt man die Loetoese 54 mit großem Loch in das LDR-Gehäuse 3 a ein, so daß ihre gerade Fahne aus dem Loch herausschaut. Abb. 232 zeigt, wie über die als Verbindung dienende Fahne der Loetoese die Klemme 9 gelegt und von unten mit einer Montageschraube 7 angeschraubt wird. Ausserdem erkennt man auf Abb. 232, wie die beiden Schaltzeichenschildchen aufgeklebt werden können. Nun wird die vormontierte Lampe von oben in das LDR-Gehäuse eingesetzt, so daß der Gewindeteil der Halbrundschraube durch das Bodenloch ragt und von unten die Raendelmutter 50 aufgeschraubt werden kann, mit der die Lampe gehalten wird. Achtung, wenn sich durch Festziehen der Raendelmutter 50 die Halbrundschraube 46 we iter in die Pappscheibe 44 eindrückt, kann sich die Glühlampe in der Gewindehuelse 30 lockern und muss wieder festgeschraubt werden. Abbildung 233 zeigt, wie die uebrigen drei Klemmen angebracht werden. Ausserdem ist zu erkennen, wie der Photowiderstand 5 (LDR) in die Nebenkammer des LDR-Gehäuses eingesetzt wird. Dabei muss die gestreifte Seite des Photowiderstandes LDR der Glühlampe zugewandt sein! Bei richtiger Montage befindet sich der Photowiderstand auf derselben Höhe wie der Glühfaden des Lämpchens. Die Anschlüsse des LDR werden unter Messingscheiben 51 eingeklemmt. Abbildung 234 zeigt die Unterseite des fertig verdrahteten LDR-Gehäuses mit S-foermiger Verbindung des Lämpchenmittelkontaktes.

Zuletzt setzen wir den Schieber 3 b ein, wie es bereits auf Abb. 233 angedeutet ist. Dieser Schieber hat eine seitliche Oeffnung, die durch Drehen der Schieberhuelse zwischen LDR und Lämpchen gebrachtwerden kann. Ein Anschlag sorgt dafür, daß man den Schieber in diese günstigste Lage drehen kann. wenn das volle Licht den LDR treffen soll. Dreht man den Schieber gegen den Uhrzeigersinn. so wird die Durchlassoeffnung beiseite gedreht, bis der LDR ganz abgedunkelt ist. Diese Stellung bildet den anderen Anschlag.

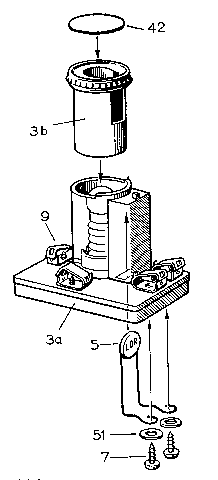

Abb. 233. Einbau und Anschluß des Photowiderstandes

Abb. 234. Unterseite des fertig verdrahteten LDR-Gehäuses

Natuerlich wird der LDR auch von Licht getroffen, welches von oben in die Schieberhuelse eintritt und am Lämpchen vorbei, und z. T. durch das Lämpchenglas hindurch, zum LDR gelangt. Soli der LDR nur allein vom Lämpchenlicht getroffen werden, so muss die obere Oeffnung des LDR-Schiebers durch Aufleg en der Abdeckscheibe 42 verschlossen werden. Sie läßt sich auch wieder abnehmen, wenn man von der anderen Seite in die Schieberhuelse blaest.

Soll möglichst viel Aussenlicht den LDR treffen, so kann man den LDR-Schieber herausnehmen. Für manche Versuche ist es notwendig, den LDR ganz exakt zu verdunkeln. Er ist naemlich lichtempfindlicher als das menschliche Auge und reagiert bereits auf Lichtschimmer, die durch die Schlitze des LDR-Bodens fallen! Dagegen hilft nur das Zukleben der Oeffnung, in welche der LDR von unten ins Gehäuse eingeschoben wurde. Ein entsprechender schwarzgefaerbter Aufkleber, bei welchem sogar die Ecke für den einen Zapfen ausgespart wurde, befindet sich auf dem Aufklebebogen. Auch soll man zusaetzlich den auf dem Ausschneidebogen befindlichen schwarzen Streifen (7) ziehharmonikaaehnlich zusammenfalten und vor Verschliessen des Schachtes, in den der LDR bei Einbau eingeschoben wurde, hineinstopfen. Abbildung 235 zeigt die Gegenüberstellung der Darstellung des fertig montierten LDR-Gehäuses mit LDR und Lämpchen in den Aufbau-Abbildungen (links) und in den zugehörigen Schaltbildern (rechts).

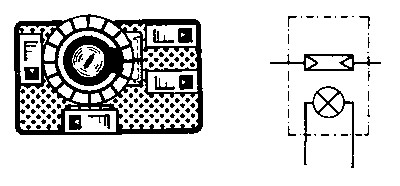

Abb. 235. Fertig montierter LDR mit Lämpchen in Aufbauzeichnung und Schaltbild

Vereinzelt kommt es vor, dass Lämpchen und LDR in derselben Schaltung voellig unabhängig voneinander arbeiten müssen. In diesen Faellen läßt sich das Lämpchen leicht durch Loesen der Raendelmutter und der von ihr zur Klemme führenden S-foermig gebogenen Leitung aus dem LDR-Gehäuse ausbauen. Man kann es dann samt Fassung und zugehörigen Klemmen auf das große Brettchen 1 setzen, welches den 500-uF-Elektrolytkondensator trägt. Abb. 236 zeigt, wie das gemacht wird. Auch hier wird die Gewindehuelse über die Loetoese 54 mit großem Loch mit der zugehörigen Klemme verbunden, während die S-formig gebogene Leitung wieder die Verbindung zwischen Mittelanschluss und der anderen Klemme herstellt. Das Lämpchen wird erst dann einzeln aufgebaut, wenn das für einen bestimmten Versuch nötig ist. Man beachte, daß sich das Lämpchen in der Fassung lockert, wenn die Raendelmutter fest angezogen wird. Es muss dann wieder festgeschraubt werden.

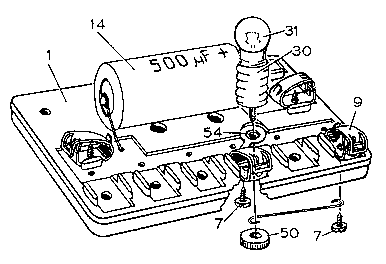

Abb. 236. Wahlweise Montage des Lämpchens außerhalb des LDR-Gehäuses
